Tests d'E/S chez le tableautier industriel Alpes Tableau et Coffret

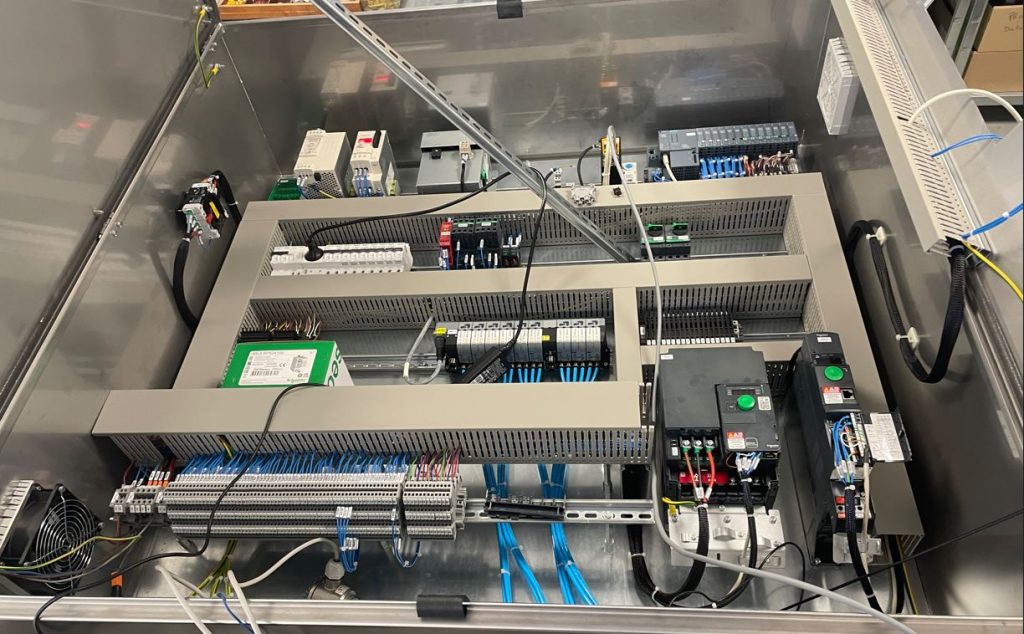

Dans le cadre d’une nouvelle unité de séchage confectionnée par notre partenaire Techni Process, une phase de tests des entrées / sorties automates était à réaliser chez le tableautier industriel avant expédition de l’armoire électrique sur site final.

TPA s’est rendu chez le tableautier durant une journée afin d’effectuer le test de chaque entrée et sortie de l’automate afin de s’assurer que le pilotage (ou réception d’information) de chaque équipement de l’installation soit opérationnel depuis le terminal opérateur jusqu’au bornier électrique par l’intermédiaire l’automate.

Côté matériel : l’automate utilisé pour cette installation est de type ET-200SP (CPU 1510SP-1 PN) de chez SIEMENS. L’unité de séchage est pilotée grâce à un panel PC de 15 pouces disposant d’un Runtime AVEVA Edge HMI.

Pour
quel résultat ?

La réalisation des tests d’entrées /sorties chez l’électricien avant envoi de l’armoire électrique sur site final est une étape essentielle et primordiale pour le bon fonctionnement de l’installation. Cela nous permet (automaticien et électricien) d’apporter les correctifs nécessaires, que ce soit côté câblage ou côté programmation automate, nous permettant de nous affranchir de tout problème de l’armoire électrique. Il ne restera qu’à contrôler le câblage entre l’armoire électrique et les équipements de l’installation lors de la mise en service sur site client : un gain de temps considérable.
