Tests d’Entrées/Sorties chez un fabricant de dispositifs médicaux

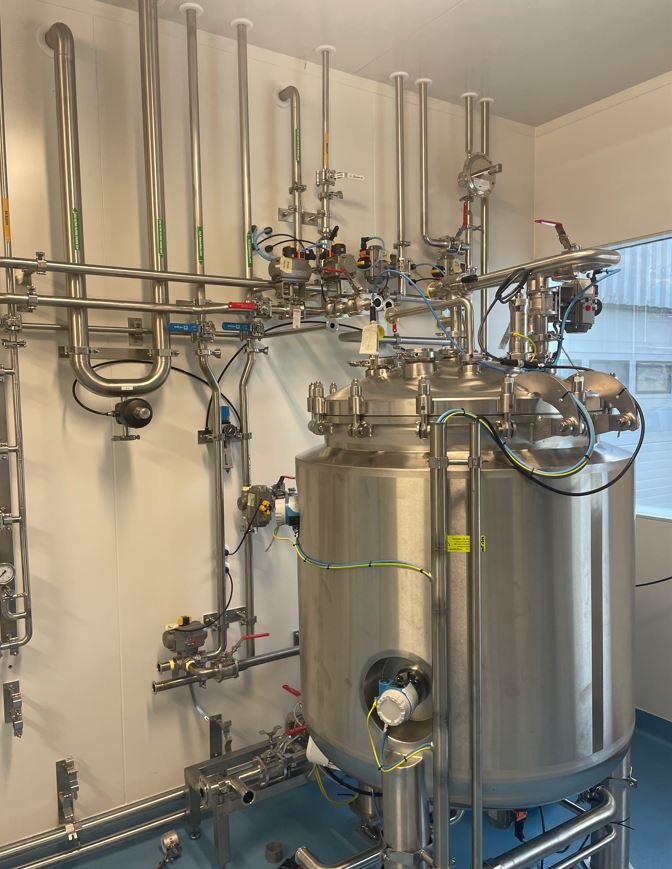

Dans le cadre d’une nouvelle installation réalisée par Foselev Agentis, une phase de tests des entrées / sorties automates était à réaliser site client avant de pouvoir effectuer la mise en service de l’installation les semaines suivantes.

Il a également été question de tests de communication inter automate (communication Profinet entre automate SIEMENS) et d’échange de type Modbus RTU RS485.

TPA s’est rendu site du client final afin d’effectuer le test de chaque entrée et sortie de l’automate afin de s’assurer que le pilotage (ou réception d’information) de chaque équipement de l’installation soit opérationnel depuis le terminal opérateur jusqu’aux différents équipements par l’intermédiaire l’automate.

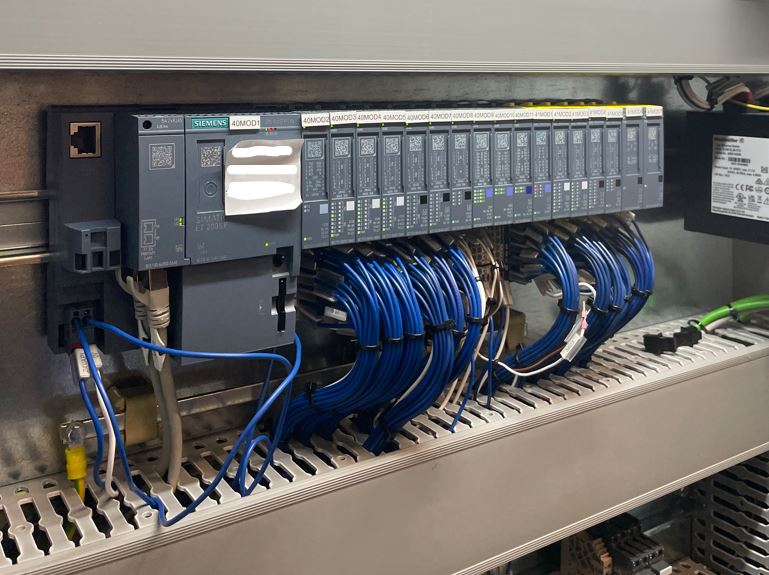

Côté matériel : l’automate utilisé pour cette installation est de type ET-200SP (CPU 1510SP-1 PN) de chez SIEMENS. Ce dernier dispose de cartes d'E/S "standard" et Safety (installation en zonte ATEX). L’unité de production est pilotée grâce à un panel PC de 19 pouces Schneider Harmony P6 disposant d’un Runtime AVEVA Edge HMI.

Notre automate échange des informations avec deux automates SIEMENS (réseau Profinet) d’autres installations via les blocs de programme « Get_DB ».

La communication avec un enregistreur de données Eurotherm est effectuée à l’aide d’une carte passerelle Profinet / Modbus Série pour l’envoi d’informations (automate maitre) en Modbus RTU RS485.

Pour
quel résultat ?

L’ensemble des E/S automates est fonctionnel. L’étape de mise en service et formation à l’utilisation de l’installation se déroulera dans les jours à venir.
